在鈑金加工行業中，折彎工藝是其中的重要環節。折彎工藝是指使用相應尺寸的平面材料按照設計圖紙尺寸進行彎曲的加工方法。那么一個折彎零件在展平狀態下的尺寸應該怎么計算呢？

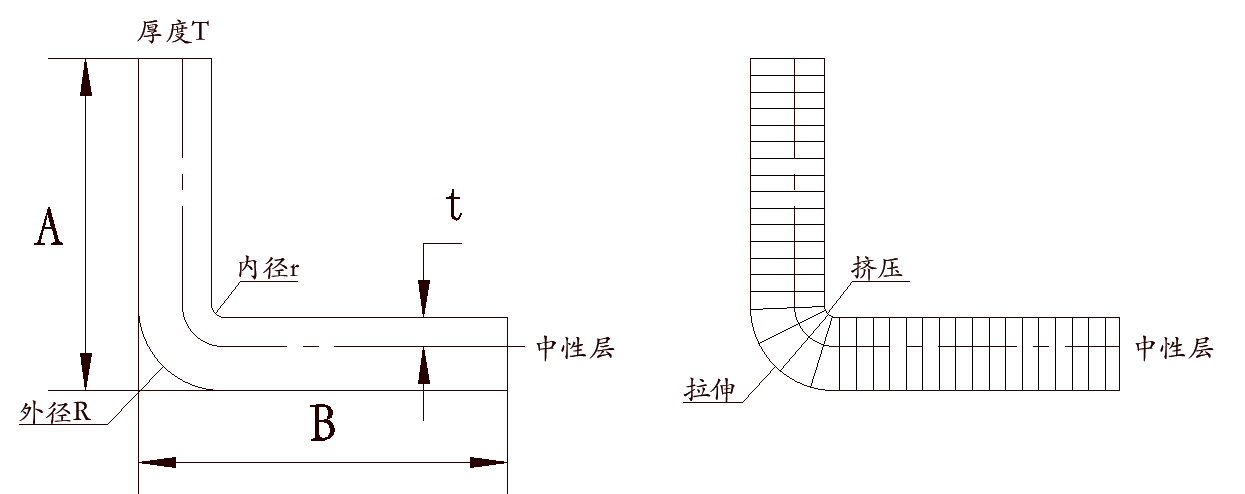

　　如下圖零件，想要計算該零件展開后的長度，首先要了解中性層。在折彎過程中，材料內側擠壓，外側拉伸，那么肯定存在某個截面既不拉伸也不擠壓，我們將這個截面叫做中性層。而常說的K因子表示了中性層的位置。

　　K=t/T
　　T：板材厚度
　　t：中性層距折彎內側表面距離

　　根據上圖所示，已知K因子，可以得出中性層的長度L。
　　L=(A-R)+(B-R)+πt/2    t=KT
　　 =A+B-2R+πKT/2      R=r+T
　　=A+B-(2r+2T-πKT/2)

　　設X=2r+2T-πKT/2，那么X即為折彎扣除量，也叫折彎系數。可以看出折彎系數X與板材厚度T，折彎內徑r及K因子相關。在實際運用中，折彎內徑r及板材厚度T均為已知量。K因子與折彎系數可以通過該公式進行互相換算。
　　
　　X=2r+2T-πKT/2
　　K=(4r+4T-2X)/πT

　　鈑金加工行業經過這么多年的經驗積累后，每種板材的折彎系數已經由前人總結完善，那么K因子有什么用呢？如今鈑金設計人員普遍都在使用三維設計軟件，如solidworks、creo等。在設計模型時，想要使鈑金零件展開尺寸準確，必須要設置好折彎系數或者K因子，有些軟件在某些情況必須使用K因子，那就只有通過已知的折彎系數去換算K因子，才能保證模型的準確性。例如：2mm厚冷軋鋼板在折90°彎、且內徑為0.3mm時，折彎系數為3.5mm，可以換算出K因子為0.35。
　　　　

(本文為內部信息公示，請勿轉載)

結構中心 朱海峰

2022年4月11日
